动物组织的B超成像分析

大为医疗(江苏)有限公司   来源:动物B超机   发布日期:2019-04-07   作者:兽用B超机  分享到:

       动物组织的B超成像分析

       二维声像图是断面图像,显示实际大小的大声学界面以及具有发散特质的较小结构。组织的声像图不同于X线片[阴影或叠加影像] 和CT图像[数字X线断面图像]。 常规的X线片和CT图像根据吸收X线的数量分辨组织结构,而超声检查则根据组织界面的反射而成像。因为成像差异,X线影像中的一些名词如不透光的、高密度、低密度和等密度、不透光性和半透光性等不能用于描述声像图。




      声像图由反射的回声组成。产回声性是指各种组织或界面反射和散射超声波并在显示器上成像的能力。组织的声像图要评价质地、表面、边缘、大小和空间位置。

      动物B超检查时,各种组织结构都具有粗糙或光滑的表面,可被很好地区分开或区分不开。各种组织结构的长度、宽度和面积均可测量。在所有的超声仪上都可进行这些测量。组织结构、器官或胎儿的运动也可在实时超声中监测。这种运动通常是由呼吸或器官自身的运动引起的。要始终评价空间位置,这可根据邻近结构的成像来进行。

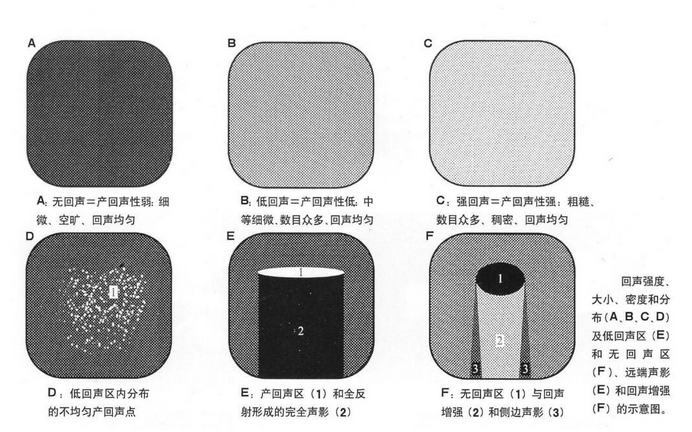

       动物B超回声强度、回声大小,回声密度

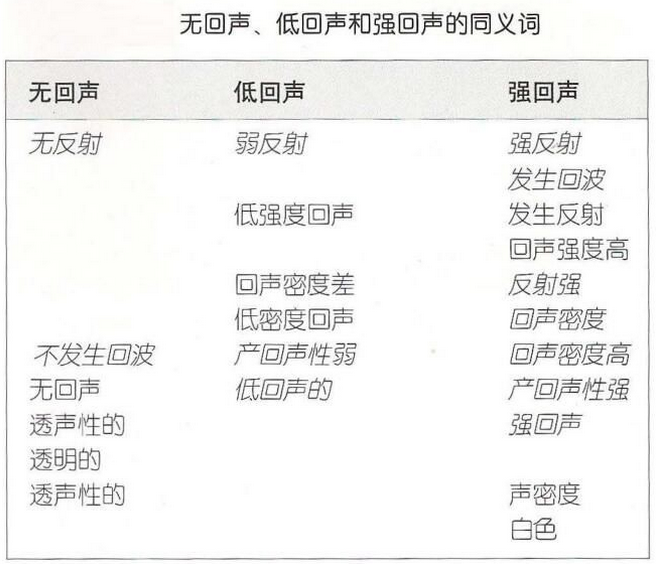

       回声的三个参数-------强度 、大小和密度描述了声像图的形态,可区分为无回声区、低回声区和强回声区。组织特性常被不同地描述 。


动物B超回声强度、回声大小,回声密度


       无回声(Echo-free)

       无声学界面的组织,如液体、胆汁、尿液、血液、摄取物、羊水,是无回声的。它们在屏幕和打印纸上显示为黑色区域。 病理性的液体积聚,如腹水、胸腔积液、心包积液、子宫积液、积血或积脓、脓肿、血肿或囊肿,也显示为无回声。

没有回声的区域是无回声区。接收的回声质地(指辉点大小)可能细微或粗糙,强度可能低或高,同质性可能低或高。


       低回声(Low Echogenicity)

       产回声性低的结构显示为细微的、分散的、弱或中等到黑灰回声。 肾髓质、肠管肌肉和某些横纹肌在正常时是低回声的。肿瘤也可能是低回声的。急性肝脏充血或水肿性胰腺炎可能见到低回声的实质结构。


       中等回声(Medium Echogenicity)

       多数实质器官,如肝脏、脾脏、胰腺、唾液腺、甲状腺、肾上腺、肾皮质、睾丸和前列腺,正常时都显示为中等回声。这些组织的声像图由无数的均匀的、细微到半粗糙、强到中等强度、或亮到中等辉度的中等密度回声组成。


       强回声(High Echogenicity)

       声阻抗差异显著的组织界面可引起高强度的反射,其在屏幕或打印纸上显示为白或亮的灰色图像。 这些结构称为强回声。动脉壁、纤维性的器官边缘、间质性纤维组织、膈和心包通常是强回声的。钙化灶、骨组织或气体和充气器官(如气管、食管、胃和小肠)的界面也是强回声的。这些界面的全反射可引起远端声影。

      具有很多较大声学界面的组织产回声性均匀。这些组织在屏幕上看起来是同质的、粗糙到细微的、强到中等强度的回声,或高密度的白到中等灰度的回声。这些组织包括正常的泌乳乳腺、脂肪变性的病变肝脏和大多数的肿瘤等。

       回声密度或均质性

       回声的分布可能是均一的(均质),也可能是不均一的(不均质)。

       正常的实质器官(如肝脏、脾脏、胰腺、唾液腺、甲状腺、前列腺和睾丸)为中等回声,其回声均匀但包含多种回声。横纹肌和脂肪组织正常时回声质地不均匀。 回声分布不均质和结构缺损的病变组织包括转移灶、肿瘤、肝硬化和各种类型的胰腺炎。

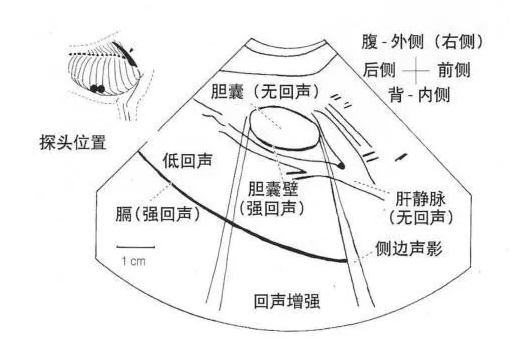

犬肝脏的声像图

犬肝脏的声像图,显示肝实质(低到中等回声的结构)、胆囊、血管(无回声结构)、血管壁和膈(产回声结构)。
