B超机探头及B超机操作流程介绍
大为医疗 来源:B超机探头 时间:2019-10-28 作者:B超机操作 46138

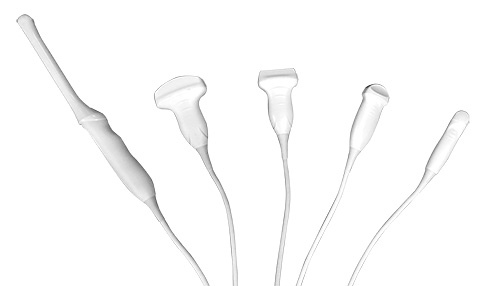

      B超机探头

      B超机探头有:凸阵探头、线阵探头、相控阵探头、微型凸探头。凸阵探头:频率范围2~5MHz,更大的弧形接触面,超声波可以穿透更深的结构并且又更高的横向分辨率,通常用作腹部检查;线阵探头:频率范围7~13MHz,对于表浅结构有较高的分辨率,而对于深部结构穿透性差,用于血管、肺、肌肉与骨骼、神经以及眼部的检查;相控阵探头:频率范围2.5~5MHz,有着较小的接触面,超声波能够很好地穿透更深的结构,用于心脏、肺及腹部的结构;微型凸探头:频率范围4~11MHz,有着较小的接触面,超声波能够很好地穿透更深的结构,一般用于成人的腹部、肺及血管的检查。

B超机探头介绍


      B超机基本布局及操作

      1、电源:开、关机

      2、患者:选择,进入并输入患者的数据

      3、预设:预先设定检查类型和探头

      4、TGC:时间增益补偿,调整不同深度的增益

      5、B模式(默认模式)亮度模式,实时以灰度来显示目标结构,也被称为二维模式

      6、彩色血流(CF):也被称为彩色多普勒模式,检测血液的流动和方向

      7、脉冲(PW)多普勒:实时显示光标处(心脏或血管)的血流频谱,能反映出血流方向,有无层流,流速及其它指标

      8、M模式:运动模式,该模式下,显示光标处解剖结构的运动

      9、增益:放大图像的亮度

      10、深度:使超声聚焦于目标区域,增加深度,以便于观察更深处的

      11、冻结:显示图像快照

      12、设置/暂停:类似于电脑鼠标按钮

      13、测量:调出卡尺进行测量

      14、轨迹球:滚动以移动光标

      15、光标:按此键可以使光标出现或消失

      16、打印和多媒体:打印或传输数据

      17、切换:切换屏幕指示点的位置

      18、聚焦:将超声波聚焦在目标深度以获得更好的分辨率和图像质量


B超机操作流程介绍


      B超机超声模式

      彩色血流方向。应用彩色血流模式时,屏幕的左侧或者右侧会出现指示条,指示条的上端显示朝向血流的颜色,下端显示背离血流的颜色。如图所示,朝向探头的血流用红色指示,背离探头的血流用蓝色指示。

      B超机检查图像方位

      每个检查部位都需要在两个切面进行扫描,通常为横向和纵向。如果在横向扫描,探头标记点朝向患者右侧,屏幕标记点在默认位置(屏幕的左侧)。探头标记点一侧组织结构,会显示在屏幕标记点一侧;患者右侧组织的超声图像,会投射在屏幕的左侧,类似CT成像方向。

      如要得到长轴图像(矢状面),将探头标记点朝向患者的头端,确认屏幕标记点在默认位置(屏幕左侧)。该切面会将患者头端的结构投射到屏幕左侧。

      B超机检查操作手法

      不同厂家的B超机,操作原则基本相同,熟悉自己的机器。确定一个需要通过超声检查来回答的问题,比如:有胸腔积液吗?左心室舒张末期容积是多少?颅内压增高了吗?静脉穿刺最安全的路径在哪里?

       准备超声机和所需的探头、耦合剂。如果检查需要,还要准备无菌套。将超声放置在床旁,屏幕视角要舒适。避免强光照射。

开始:

1、打开机器

2、输入患者资料

3、选择探头

4、预设所有的时间增益补偿按键在中间位置,根据需要调节

5、以B模式开始,所有机器默认的是B模式(2D)

6、屏幕标记点在屏幕左方(默认),心脏检查时是在右方。将探头涂上耦合剂

7、开始超声检查

8、调节增益

9、调节深度,将目标结构处于屏幕中心。注意屏幕右方的深度标尺

10、将焦段调至目标区域,以改善图像质量

11、开始超声扫描

      以上就是大为医疗为您整理的B超机探头及B超机操作流程的介绍,希望能够对您有所帮助。大为医疗是专业生产B超机、医用B超机、彩超机、心脏彩超机、四维彩超机、可视人流机厂家,如您有相关B超机、彩超机的需求,可以来电:15335104441 咨询,给您发B超机图片配置和彩超机报价单,您可以先了解看看。
